アームシステム

アームボディ- シリーズ

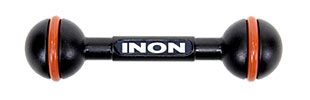

■アームXSボディ

 [生産終了]
 ■全長:99mm
 ■有効長さ:75mm
 ■重量:48g (陸上) / 約29g (水中)


アームXSボディ

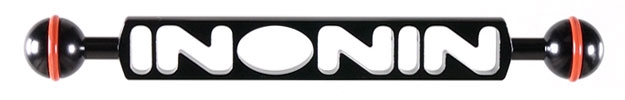

■アームLボディ

  [生産終了]
 ■全長:344mm
 ■有効長さ:320mm
 ■重量:120g (陸上) / 約74g (水中)
 ■対応オプション:


アームLボディ


グリップベースシステム

■グリップベースD4

 [生産終了]

クリックすると拡大します


● 緩まない!ガタつかない!“SPS”搭載!

  • 緩まない!ガタつかない!“SPS”搭載!
    新開発の"SPS(スライドプレートシステム)"を搭載し、100機種を超える防水ハウジングへ直接装着が可能。前後にスライドするメインプレートと2枚のサブプレートが、防水ハウジングの脚部をしっかりと押さえることで、確実に固定します(特許出願中)。クローズアップレンズやワイドコンバージョンレンズなどを装着するための、各種マウントベースや、レンズアダプターベースへの取り付けは、2本のM6ネジで確実に固定。ダイビング中に取り付けネジがユルみ、アームベース自体がガタつくといったトラブルとは無縁で、ストロボ撮影に集中できます。


● S-2000のワイヤレス接続に対応!

  • S-2000のワイヤレス接続に対応!
    S-2000」「Z-330」「D-200」「Z-240 Type 4」「D-2000 Type 4」ストロボのワイヤレス機能を使えば、「グリップベースD4セット」にストロボを取り付けただけのお手軽セッティングで、外部ストロボ撮影がすぐにスタートできます。イノンストロボの大光量、充実の機能を生かして、水中世界をより鮮やかに写し出せます。


● どこまでもシステムアップ可能!



■重量:250g (陸上) / 約142g (水中)

■グリップベースM1

 [生産終了]

グリップベースM1
三脚ネジの可動範囲

三脚ネジの可動範囲

中央脚部は取り外し可能

中央脚部は取り外し可能

マイクロフォーサーズシステム規格などのデジタル一眼カメラ用、中型ハウジングに対応する、アーム機能を兼ね備えたベースです。

ハウジングは、2本のカメラ固定ネジで確実に固定できます。ベースの底面には脚を装備し、ハウジングを置いた際の安定性を高めています。中央の脚部は取り外し可能で、脚部を使用しないカメラセットの場合に、重量を軽減できます。
ストロボやライトの取り付けは、「グリップベースD4」同様に、イノンの豊富なアームシステム製品が対応。「Dホルダー」を増設して、ストロボを左右に取り付けた多灯システムを構築することも簡単です。

■重量:
273g (陸上) / 約158g (水中)
236g (陸上) / 約131g (水中) ※中央脚部を外した場合

■対応ハウジング
イノン: X-2 for GF1X-2 for GF2
オリンパス:PT-EP01、PT-EP03、PT-EP05L、PT-EP06L、PT-EP08、PT-EP10、PT-EP11、PT-EP12、PT-EP13、PT-EP14、PT-053、PT-054、PT-055、PT-056、PT-058
ニコン: WP-N1、WP-N2、WP-N3
ソニー: MPK-URX100A、MPK-HSR1

取り付けイメージ

取り付けイメージ

Dホルダーを増設した取り付けイメージ

Dホルダーを増設した取り付けイメージ

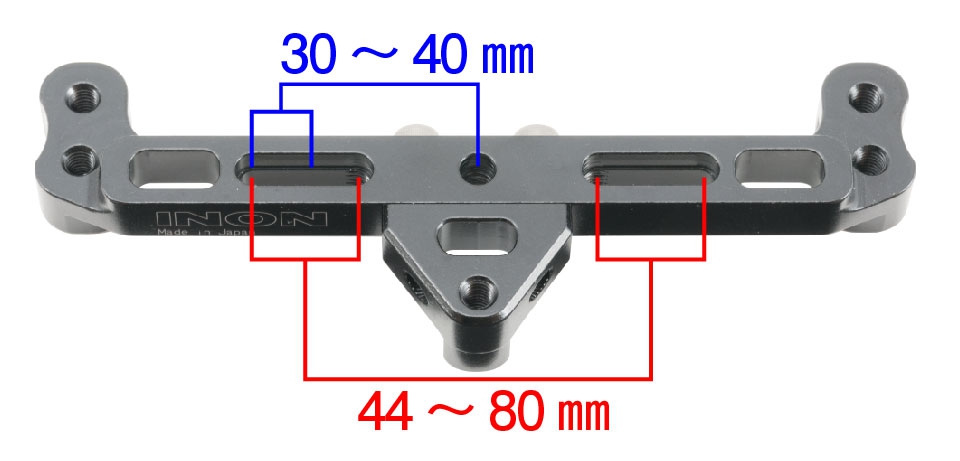

■DベースM1

 [生産終了]

DベースM1

Dホルダー」を既にお持ちの方向けに、「グリップベースM1」から「Dホルダー」を省いたセットです。

■重量:
123g (陸上) / 約81g (水中)
86g (陸上) / 約54g (水中) ※中央脚部を外した場合

■Dホルダー

 [生産終了]

Dホルダー

グリップベースD4に追加することで、ホルダー部を左右に増設。ストロボを左右に取り付ける多灯システムや、ライトとストロボのコンビネーションなど、より高度なライティングを構築できる。

■重量:150g (陸上) / 約77g (水中)

クリックすると拡大します

取り付けイメージ

■ホルダーIII

 [生産終了]



ハウジングを握ったとき、シャッターを押す手の甲をホールドします。先端には、イノンの豊富なアームシステム製品を取り付け可能。

■重量:156g (陸上) / 約80g (水面下)

■ホルダーIIIセット

 [生産終了]

ホルダー3セット

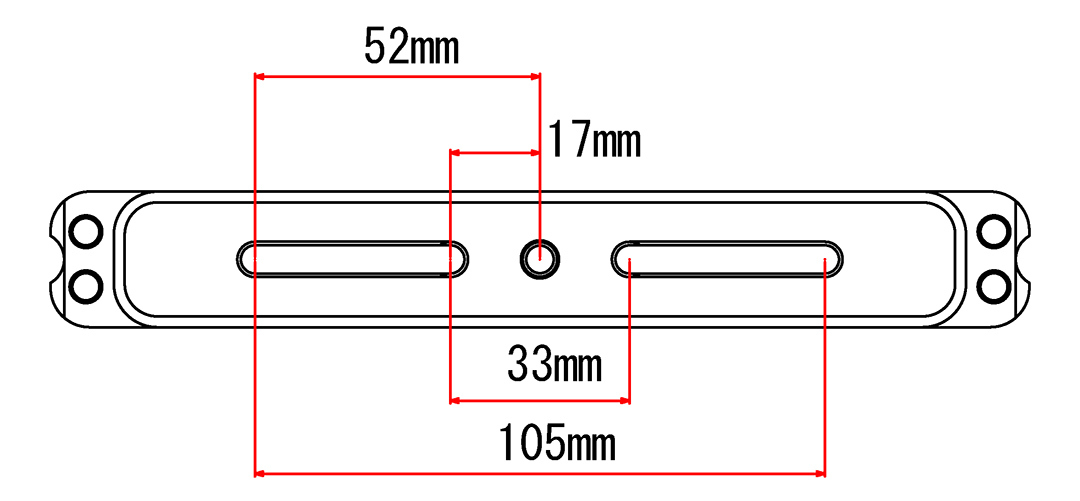

三脚ネジの可動範囲

三脚ネジの可動範囲

ダブルホルダー3セット

従来製品ではできなかった左右への「ホルダーIII」が装着可能になりました。また、アクセサリー取り付け用ネジ穴を左右各2個から各4個に増設しました。
「ホルダーIII」の取り付け角度は3段階に調節可能です。(垂直に取り付けた場合、ハウジングの開閉ができない場合があります。その際は、「メインベースIII」をハウジングから取り外して、ハウジングを開閉してください)
水中用三脚システム「水中3ウェイ雲台」付属品の「雲台接続ベース」も取り付け可能です。

■セット内容
メインベースIII、ホルダーIII

■重量:290g (陸上) / 162g (水面下)

■対応カメラ/ハウジング
イノン X-2 for GX7MK3
イノン X-2 for EOS10D、X-2 for EOS20D、X-2 for EOS30D、X-2 for EOS50D/40DX-2 for EOS60DX-2 for EOS70DX-2 for EOS6DX-2 for EOS80D
イノン X-2 for GF1X-2 for GF2
イノン X1-Z、X1-NZ、X1-LZ
オリンパスPT-EP01、PT-EP03、PT-EP05L、PT-EP06L、PT-EP08、PT-EP10、PT-EP11、PT-EP12、PT-EP13、PT-EP14、PT-053、PT-054、PT-055、PT-056、PT-058
ソニーMPK-URX100A、MPK-HSR1
ニコンWP-N1、WP-N2、WP-N3

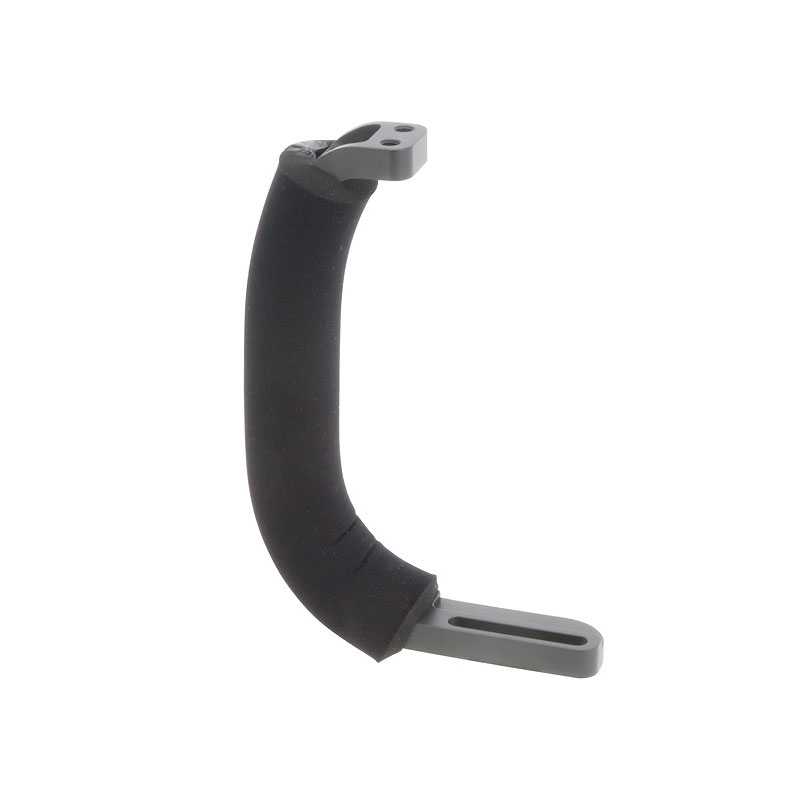

■ホルダーII

 [生産終了]

ホルダーII

ハウジングやニコノスVを握ったとき、シャッターを押す右手の甲をホールドします。上部にイノンアームIIのストロボアームシステムを、直接取り付け可能。

■重量:125g (陸上) / 約-8g (水面下)

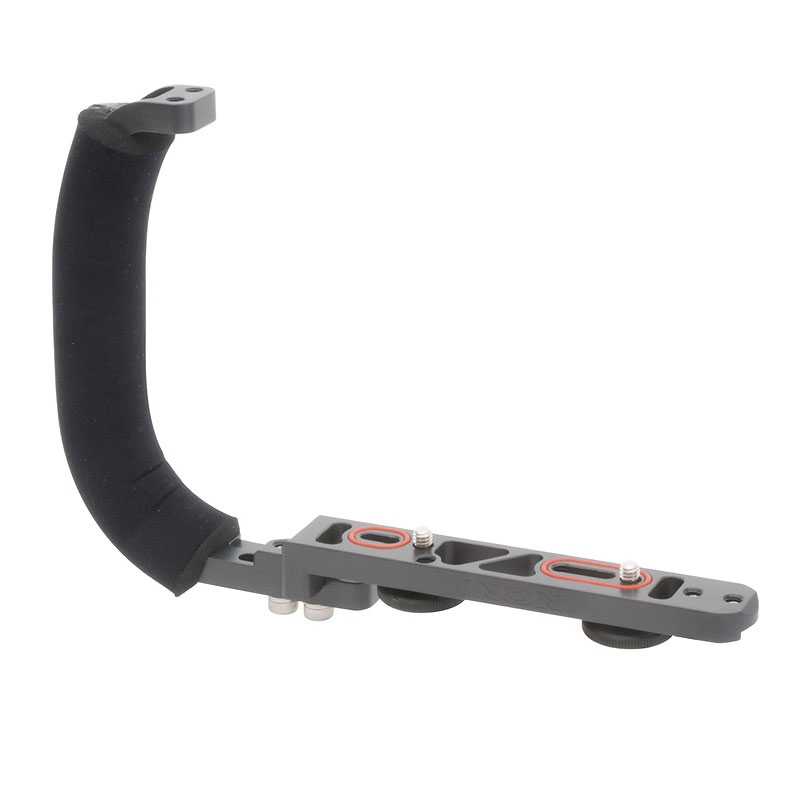

■ホルダーIIセット

 [生産終了]

クリックすると拡大します
三脚ネジの可動範囲

三脚ネジの可動範囲

システムの基盤となるメインベースIIは、ハウジングに三脚ネジ2本で確実に固定できます。ニコノスVには三脚ネジ1本で装着し、ストロボアームシステムを直接取り付けることができます。ホルダーIIは、イノンX-2シリーズハウジングやニコノスVを握ったとき、シャッターを押す右手の甲をホールドします。クッション材には10mmのネオプレーンゴム素材を使用し、ホールド感を高めています。ボディとの間は手の大きさに合わせて調節が可能。ホルダーIIの上にイノンアームのストロボアームシステムを、直接接続できます。

■セット内容
メインベースII、ホルダーII

■重量:212g (陸上) / 約66g (水面下)

■対応カメラ/ハウジング
イノン X-2 for EOS10D、X-2 for EOS20D、X-2 for EOS30D、X-2 for EOS50D/40DX-2 for EOS60DX-2 for EOS70DX-2 for EOS6DX-2 for EOS80D
イノン X-2 for GF1X-2 for GF2
イノン X1-Z、X1-NZ、X1-LZ、
ニコノスV、ニコノスRS、
オリンパス PT-E03、PT-E05、PT-E06

*ニコノスV、ニコノスRSは三脚ネジ1本での固定になります。

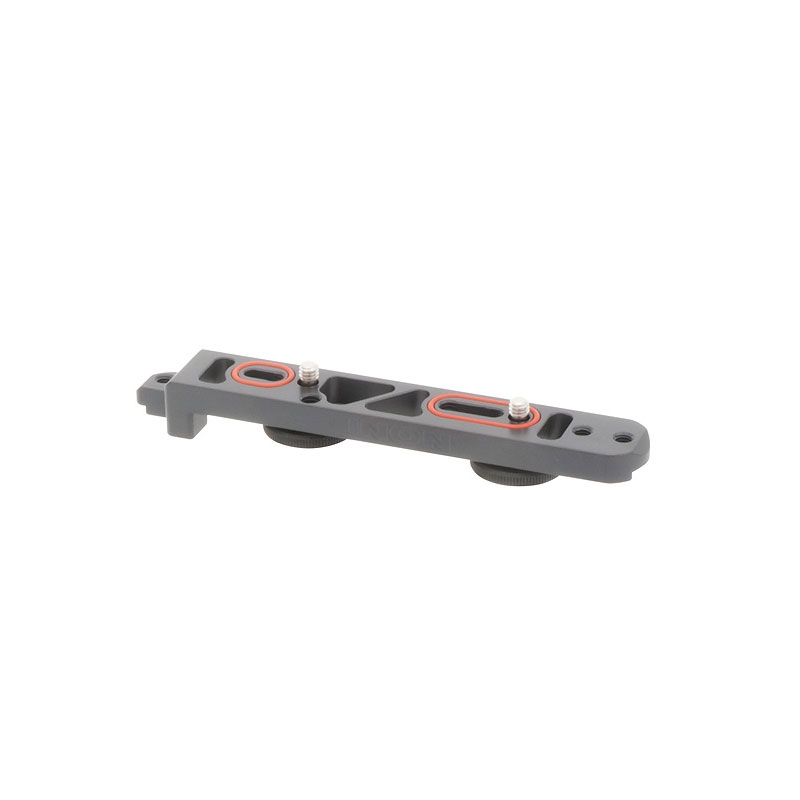

■メインベースII

 [生産終了]

クリックすると拡大します

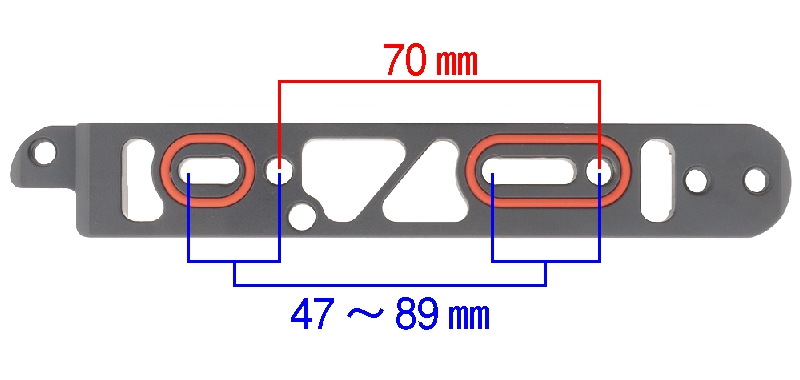

三脚ネジの可動範囲

三脚ネジの可動範囲

システムの基盤となるメインベースIIは、ハウジングに三脚ネジ2本で確実に固定できます。ニコノスVには三脚ネジ1本で装着し、ストロボアームシステムを直接取り付けることができます。ホルダーIIは、イノンX-2シリーズハウジングやニコノスVを握ったとき、シャッターを押す右手の甲をホールドします。クッション材には10mmのネオプレーンゴム素材を使用し、ホールド感を高めています。ボディとの間は手の大きさに合わせて調節が可能。ホルダーIIの上にイノンアームのストロボアームシステムを、直接接続できます。

■セット内容
メインベースII、ホルダーII

■重量:
87g (陸上) / 約74g (水中) ※単体
212g (陸上) / 約66g (水面下) ※ホルダーIIを含む

■対応カメラ/ハウジング
イノン X-2 for EOS10D、X-2 for EOS20D、X-2 for EOS30D、X-2 for EOS50D/40DX-2 for EOS60DX-2 for EOS70DX-2 for EOS6DX-2 for EOS80D
イノン X-2 for GF1X-2 for GF2
イノン X1-Z、X1-NZ、X1-LZ、
ニコノスV、ニコノスRS、
オリンパス PT-E03、PT-E05、PT-E06

*ニコノスV、ニコノスRSは三脚ネジ1本での固定になります。

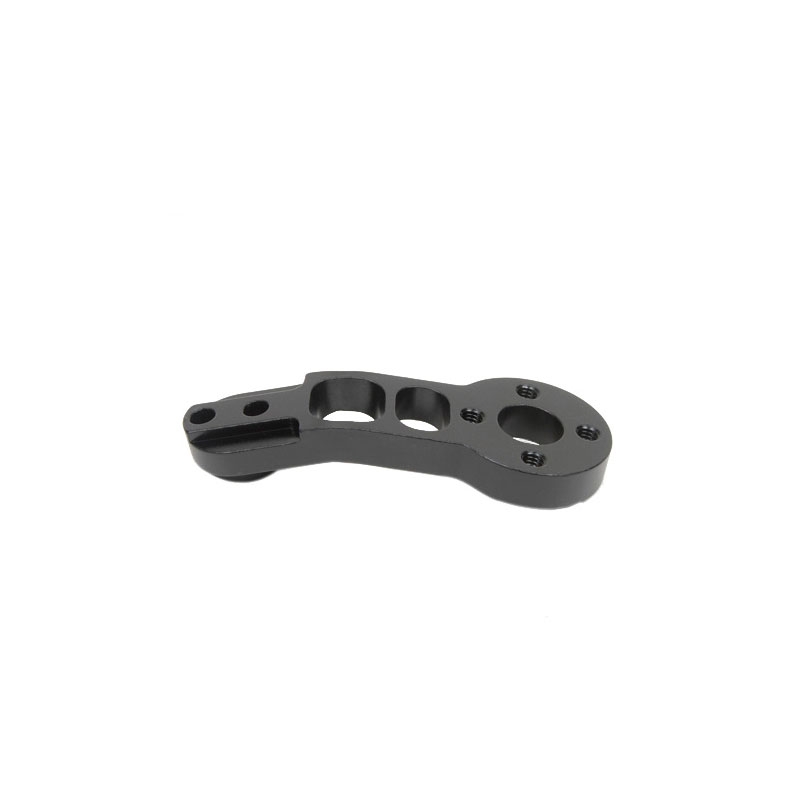

■WベースII

 [生産終了]

クリックすると拡大します

メインベースII、X1-G/X1-LGハウジングに直接アームIIのストロボアームシステムを接続するための中間パーツ。メインベースIIは左右両側に、X1-G/X1-LGでは左手側に直接取り付け可能。

■重量:62g (陸上) / 約32g (水中)

■グリップバーIIIセット

 [生産終了]

クリックすると拡大します

ボディとの間隔を好みの幅に調節できる左手側グリップ。メインベースII(生産終了品)の左手側、イノンX1-G/X1-LGではハウジングボディの左手側に直接取り付け可能。

■重量:198g (陸上) / 約130g (水中)

■グリップベースDIII

 [生産終了]

クリックすると拡大します

コンパクトデジカメハウジングにストロボを取り付ける
アーム機能を兼ね備えたベース

オリンパスハイエンド防水プロテクタ PT-020 / 018 / 015 / 010 (007、005)に対応したグリップベースです。Z-240ストロボ、D-2000ストロボ、S-2000ストロボを直接固定するだけで、デジカメとストロボの光軸が合った簡単1灯セットを構成できます。イノンアームシステムも取り付け可能。デジカメの取り付け位置を手の大きさに合わせ最大16mmスライド調節することができます。また、2灯ストロボ撮影に対応する為に、グリップベースを左右2本重ねて取り付けることができる専用ネジも付属しています。

■重量:205.6g (陸上) / 約117g (水中)

*S-2000 / Z-240 / D-2000のワイヤレス接続には対応しません。Zジョイントは直接取り付けできません。

page top

シューベース

■シューベース

 [生産終了]

シューベース

アクセサリーシューを装備したハウジングやマウントベースに、直接取り付けることができるミニアームベースです。

「Zジョイント」や「シングルライトホルダー・LE」「シングルライトホルダー・LF」などを介して、ストロボやライトを取り付ければ、コンパクトでお手軽なセッティングが構築できます。

■重量:41g (陸上) / 約20g (水中)

キヤノン用アクセサリーシュースペーサー
キヤノン社製ウォータープルーフケースのアクセサリーシュー部へ取り付けた際に、がたつきを防止する、「キヤノン用アクセサリーシュースペーサー」が付属します。
脱落防止ツメ
■脱落防止ツメ
アクセサリーシューへの取り付けは簡単。フック板にツメがついているので、容易に脱落することはありません。
前後首振り
■前後首振り
Zジョイントは、前後に首振りが可能。被写体までの距離に合わせて、ストロボを上下に角度調整できます。
左右回転
■左右回転
シューベース部分は360°回転。ストロボをセットした状態で、上下だけでなく左右にも方向を調整できます。
ワイヤレス接続対応
■ワイヤレス接続対応
光ケーブルを使用しない、ワイヤレス接続に対応。お手軽なセットでストロボ撮影をはじめられます。

■シューベースセット

 [生産終了]

クリックすると拡大します

クリックすると拡大します

取り付けイメージ

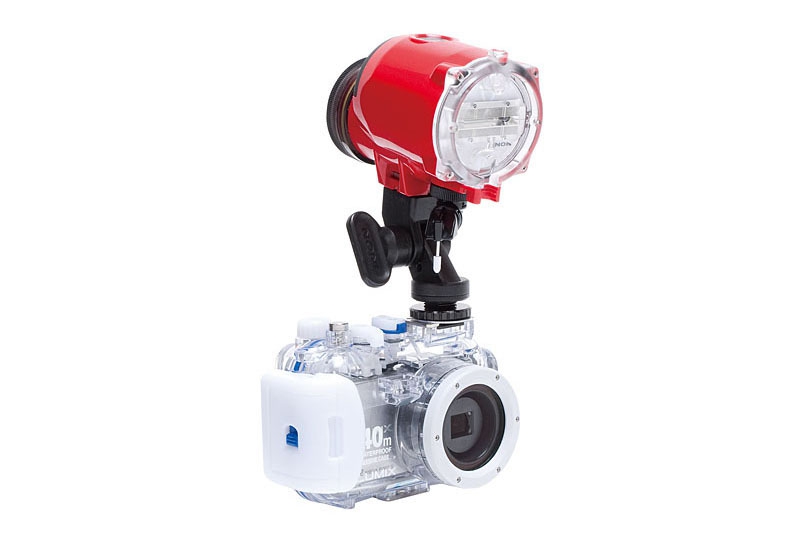

Z-240 Type 4/D-2000 Type 4/S-2000ストロボのワイヤレス機能にも対応した「Zジョイント」と「シューベース」のセット。

■重量:86.5g (陸上) / 約43g (水中)

page top

接続パーツ

■SBアダプター

 [生産終了]

クリックすると拡大します

ニコンSBロボシリーズを、クランプを介してアームボディやフロートアームボディなどに取り付けるためのアダプターです。

■有効長さ:45mm
■重量:45.6g (陸上) / 約31g (水中)

■対応ストロボ

  • ニコンSB103、SB105

■クランプ

 [生産終了]

クランプ
対角線方向は約80度
アームボール部を持ったアームボディやマルチダイレクトベース同士を接続・固定するクランプ。軽量アルミ合金より削り出され、 重量わずか55g。蝶ネジタイプなので、少ない力でしっかりと締め付けられ、緩めるときも楽に取り扱えます。
また、クランプとアームの首振り角度は約360度、従来はほとんど動かなかった 対角線方向は約80度。より自由度の高いライティングが可能となります。

■重量:55g (陸上) / 約35g (水中)

■Zアダプター

 [生産終了]

クリックすると拡大します

クリックすると拡大します

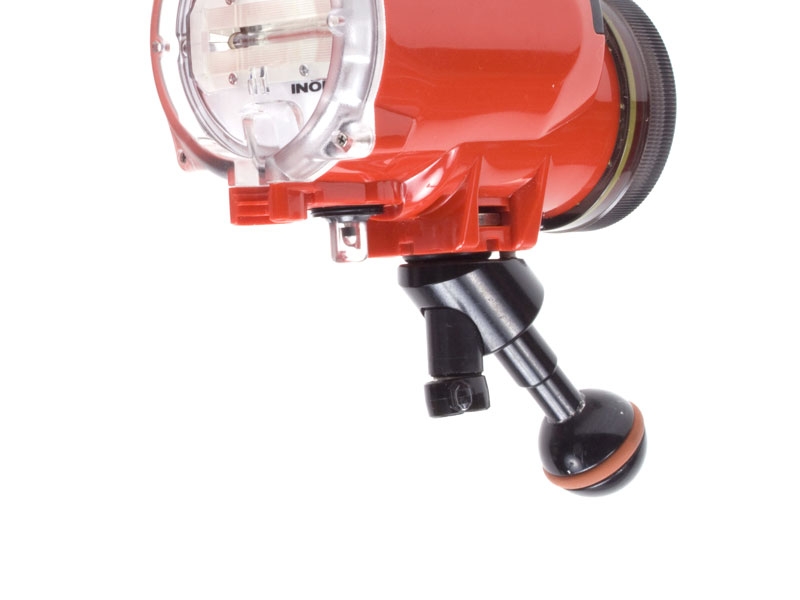

ストロボ装着時

イノン S-2000ストロボ、Z-240ストロボ、D-2000ストロボシリーズ、Z-220ストロボシリーズ、D-180ストロボシリーズを、クランプを介してアームボディやフロートアームボディなどに取り付けるためのアルミ合金製のアダプターです。

■有効長さ:58mm
■重量:57g (陸上) / 約37g (水中)

■対応ストロボ
S-2000Z-240D-2000、D-2000S、D-2000W/Wn
D-180、D-180s、Z-220F、Z-220、Z-220S

アームシステム オプション

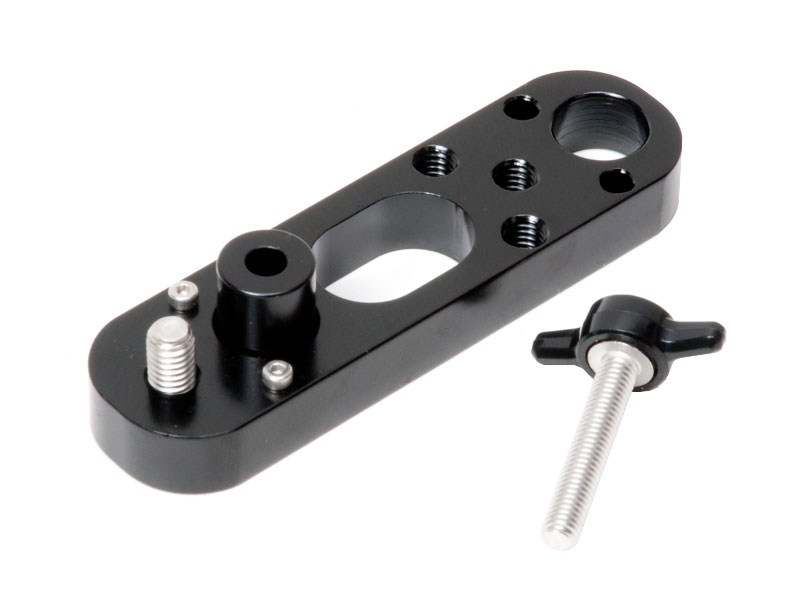

■Dホルダー延長バー

 [生産終了]

クリックすると拡大します

使用例

使用例

グリップベースD4/グリップベースM1/Dホルダーのアーム部分を延長して、"レンズホルダー"製品を取り付け可能とするオプションです。

■重量:53g (陸上) / 約34g (水中)

■対応ベース

  • グリップベースD4
  • グリップベースM1
  • Dホルダー

■対応レンズホルダー


*"レンズホルダー"や"アタッチメントレンズ"などによって、カメラ内蔵ストロボの閃光が遮られる可能性が高いため、本製品を使用した場合、イノンストロボとの『ワイヤレス接続』は非対応となります。確実に同調させるためには、"L型光Dケーブル・キャップセット"など対応する製品を用いて、カメラ内蔵ストロボと、イノンストロボとの間を『光Dケーブル接続』する必要があります。

■スティックアームフロートS

 [生産終了]

クリックすると拡大します

スティックアームボディやマルチボールアームボディのグリップ性能を上げるとともに、水中では、本製品1個で約84gの浮力を発生するオプションです(*1)。
カメラシステムの水中重量を軽減することが可能です。


クリックすると拡大します

取り付けイメージ

(*1)「 スティックアームXS-Tボディ」「スティックアームSS-Tボディ」「マルチボールアームSSボディ」「マルチボールアームSボディ」には取り付け不可。

■浮力:約84g (水中)
■重量:82g (陸上)

■対応アーム

  • スティックアームボディ S-T/M-T/L(Lのみ2個取り付け可能)
  • マルチボールアームボディ ML/L/LL/XL(LLとXLのみ2個取り付け可能)

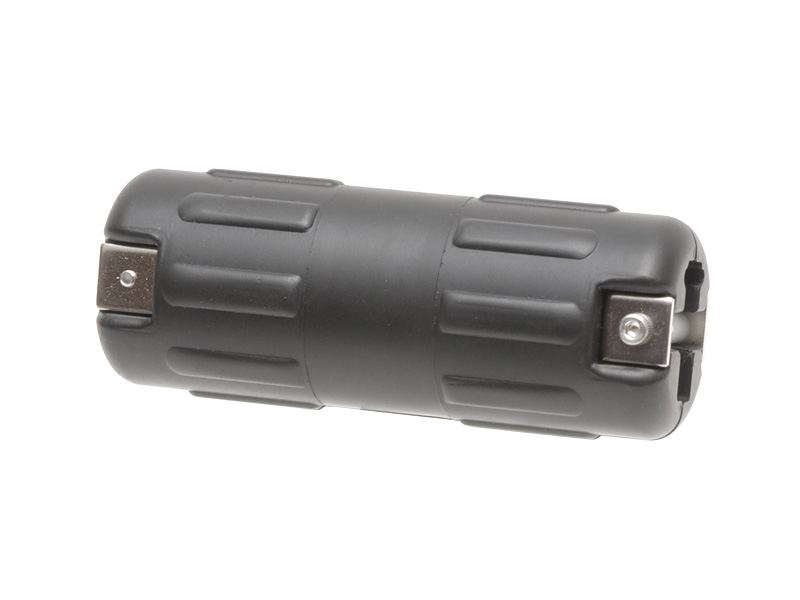

■アームフロートS

 [生産終了]

クリックすると拡大します

アルミ合金製アームにアームフロートSを装着することで、持ちやすく、水中で軽くすることができます。特殊発泡硬質スポンジでできており、グリップ感がよく、水中で約70gの浮力を得ることができます。着脱も簡単で、2分割された本体をアームボディにはさみ、ネジで固定するだけ。分解すれば持ち運びにもかさばりません。


クリックすると拡大します

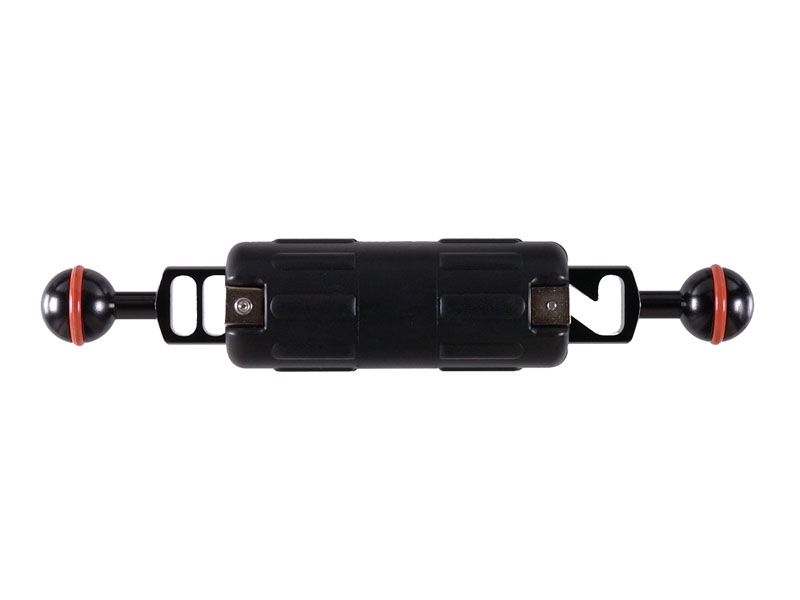

取り付けイメージ

■浮力:約70g (水中)
■重量:45g (陸上)

■対応アーム

  • アームボディ S/M/L (Lのみ2個取り付け可能)
  • YSアームボディ MS/M
page top

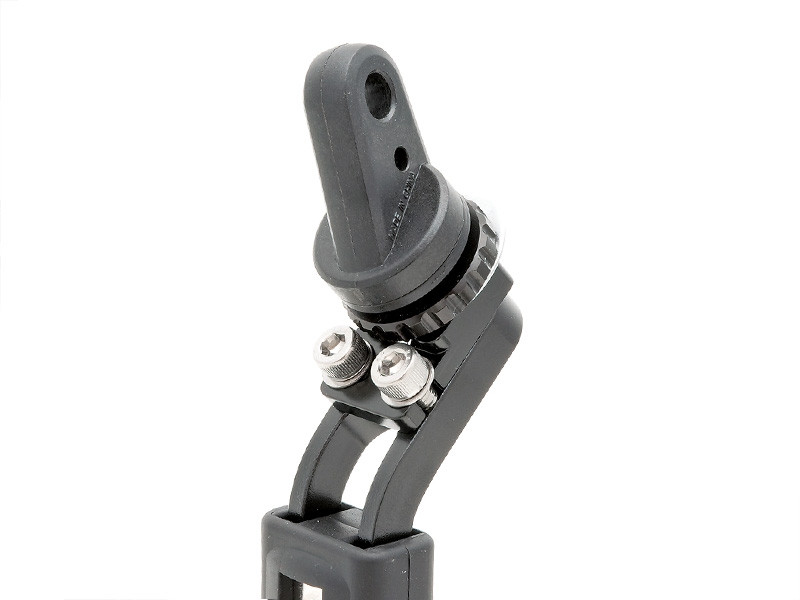

■シューベースアダプターD4

 [生産終了]

シューベースアダプターD4

グリップベースD4 / グリップベースM1 / Dホルダー / Dホルダー延長バーや、ポートアームMRS / ポートアーム for UFL-MR130 EFS60に、シューベースを直接取り付けるための追加オプションです。Zジョイントライトホルダー類を組み合わせる事で、外部ストロボ(Z-330、D-200、S-2000等)や、弊社LEDライト(LEシリーズ、LFシリーズ)をコンパクトに取り付け、より自由な角度からライティングが可能となります。


クリックすると拡大します

取り付けイメージ

■重量:10g (陸上) / 約6g (水中)

■対応ベースなど


*ワイヤレス対応ストロボとのワイヤレス接続は、ストロボ側ミラーユニットの方向に制限が発生することがあるため、非対応とさせていただきます。光ケーブル接続にてご使用ください。

page top

■1/4カメラオスメスネジ(グリップベースD4用)

 [生産終了]

1/4カメラオスメスネジ(グリップベースD4用)

取り付けイメージ

取り付けイメージ

1/4インチのオスネジとメスネジを備えたカメラネジです。「グリップベースD4」を装着したカメラシステムに、「ZアダプターMV 1/4-20UNC」を取り付ける際に、「グリップベースD4」に標準で付属している1/4カメラネジと交換して使用します。

■重量: 36.2g (陸上) / 約33g (水中)

「グリップベースD4」を、防水プロテクターに直接装着している場合にのみ必要です。マウントベースやレンズアダプターベースを介して防水プロテクターに装着している場合には必要ありません。「グリップベースD4」の「Dベース・SPS」の中央にある1/4カメラネジ穴に、「ZアダプターMV 1/4-20UNC」を直接取り付けることができます。
